半導体のバーンインとは:ウェーハテスト・ファイナルテストとの違い
バーンイン工程・バーンイン試験とは

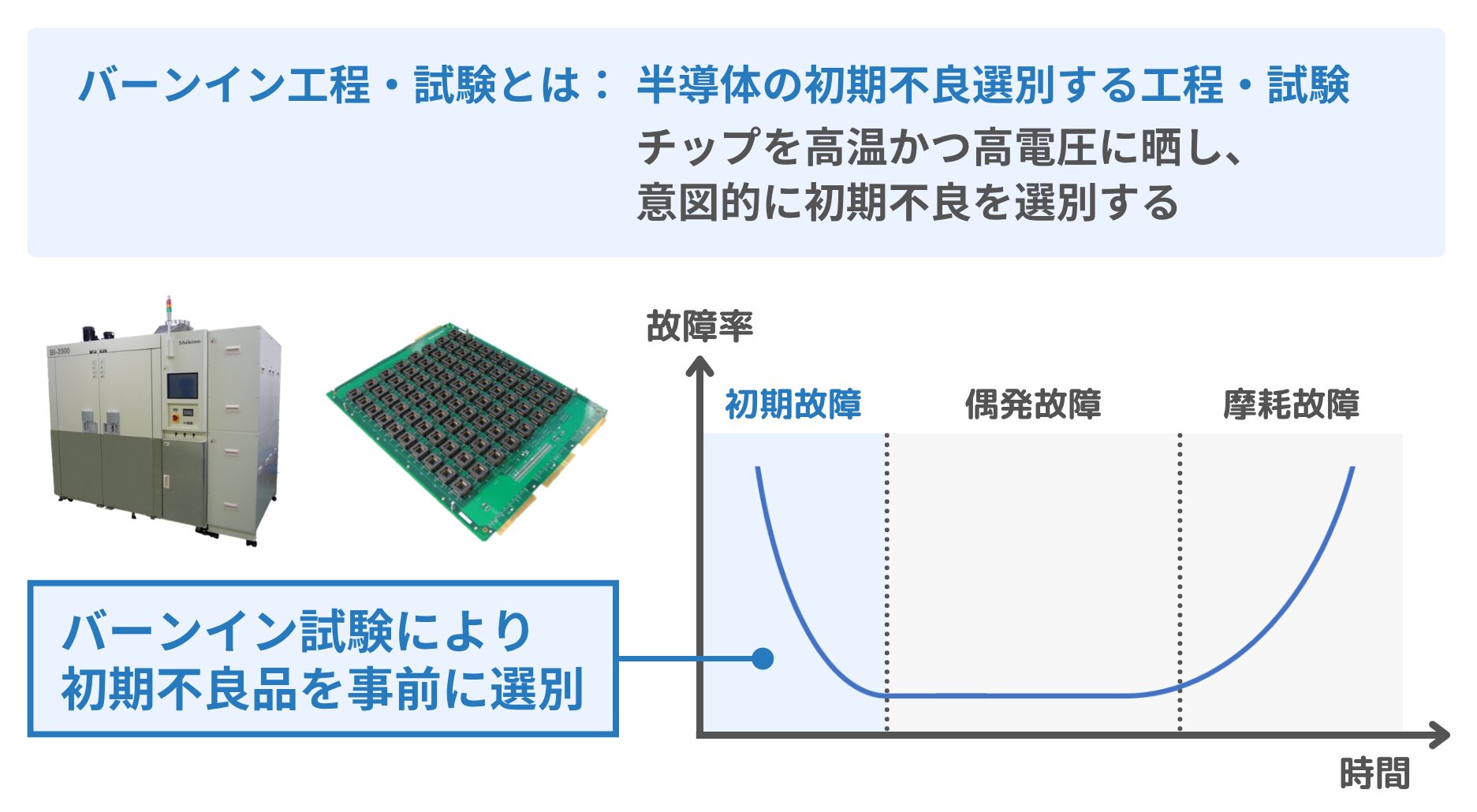

バーンイン工程(Burn-in process)とは「半導体チップに高温・高電圧などのストレスを与え続けることで、潜在的な欠陥を持つ製品を意図的に故障させ、出荷前に選別する工程」です。
「バーンイン(burn-in)」という名前の通り、製品を実際に動作させながら、高温でストレスをかけ続けるのが特徴です。
半導体の製造工程は
- 前工程:ウェハプロセス
- 後工程:パッケージング・組立
を経て、最終的に製品として出荷される前に何段階もの検査を通ります。バーンインは、その中でも「初期不良をあぶりだす」という独特な役割を持つ工程です。
車載半導体やAIサーバー、産業機器、医療機器など、「止まってはいけない」用途向けの半導体では、このバーンイン工程が品質保証上、極めて重要な位置を占めています。

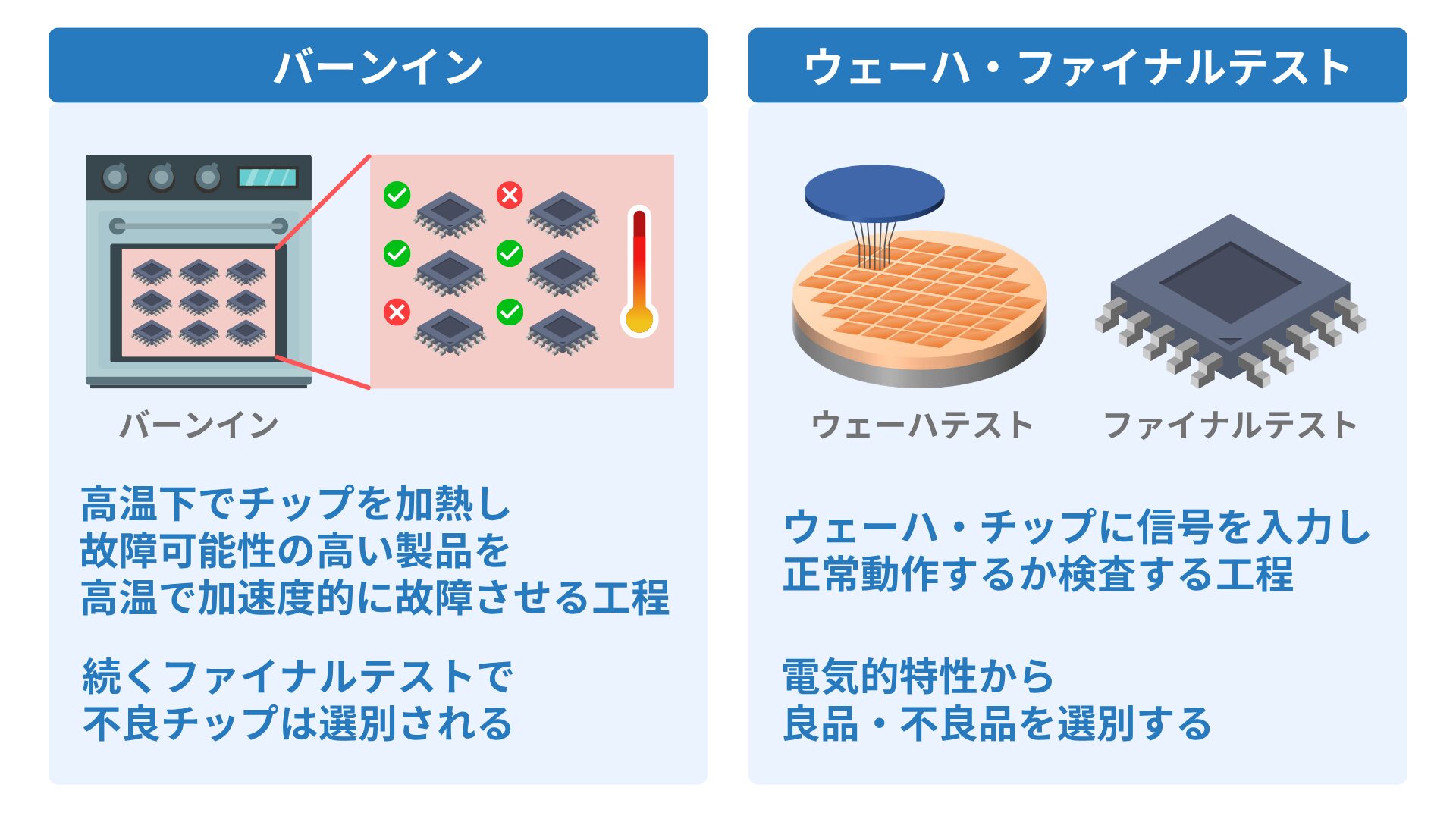

テスト工程との違い
半導体の品質保証というと、ウェーハテスト・ファイナルテストを思い浮かべる方も多いと思います。バーンインとテストは、どちらも不良品を見つけるための工程ですが、目的とアプローチが根本的に異なります。
ウェーハテスト・ファイナルテストは「今、正常に動くかどうか」を確認する工程であるのに対し、バーンインは「将来、故障する可能性のある製品を、今のうちに強制的に故障させる」工程です。
バーンイン:潜在的欠陥にストレスをかけ顕在化
バーンイン工程(Burn in)は「チップを高温環境下(一般に100℃程度)で、数時間から数十時間にわたって動作させ続ける工程」です。通常は、電圧を印加した通電状態で行います。

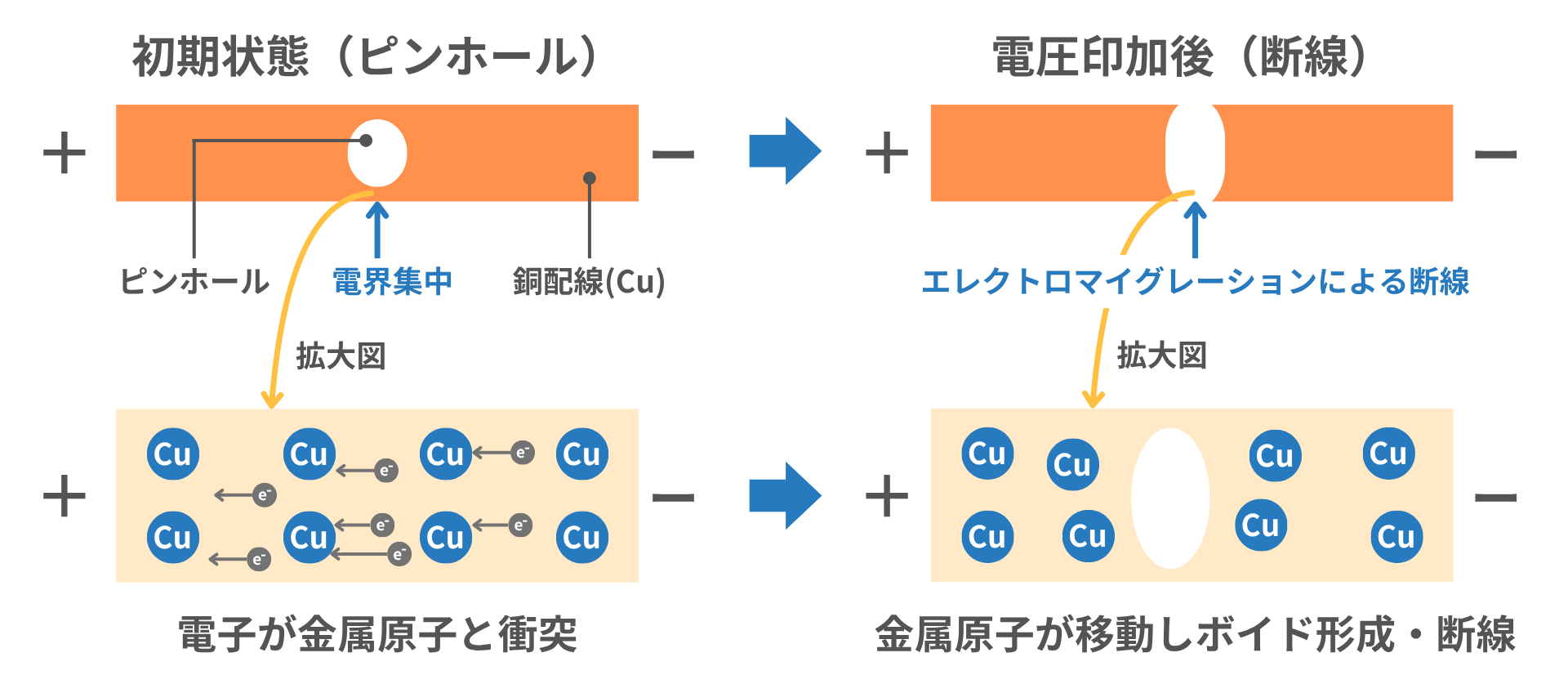

この間、チップの内部では、ゲート酸化膜や配線の微細なピンホール(PH)や、配線の微小な収縮・断線予備軍といった「まだ壊れてはいないが、いずれ壊れる可能性が高い」欠陥に対して、通常より大きな熱的・電気的ストレスがかかり続けます。
初期段階で本来なら市場に出た後、数ヶ月〜数年かけて顕在化するはずだった不良を、出荷前位に短時間で強制発生させることが、バーンインの役割です。
ウェーハテスト・ファイナルテスト:現在の電気的特性を判定

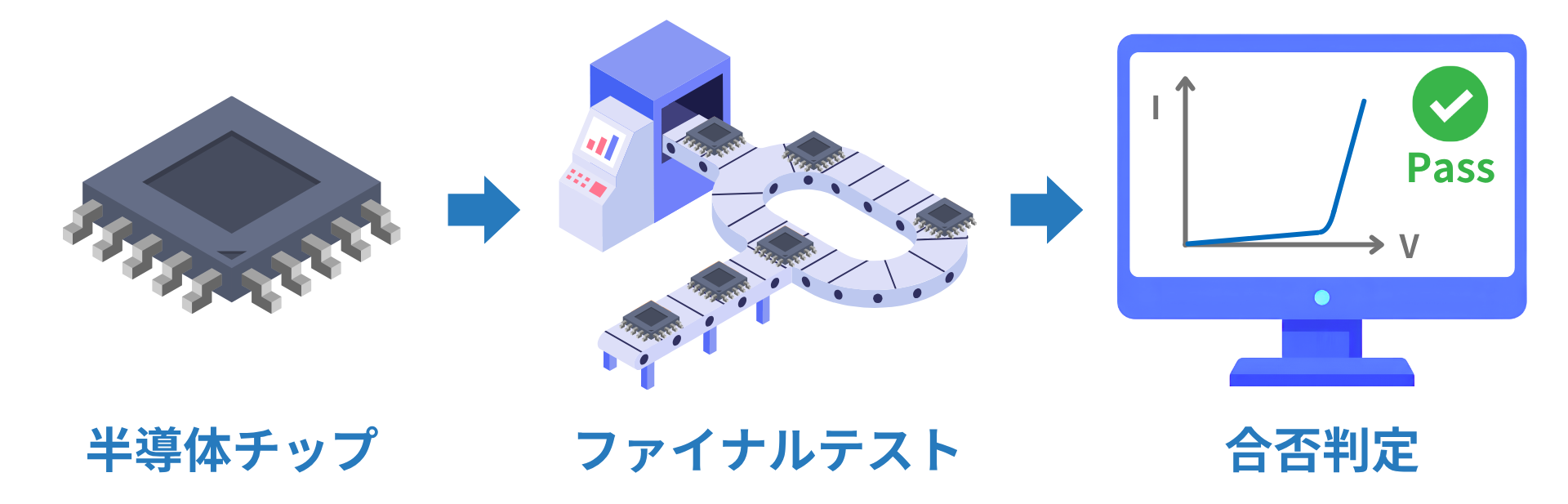

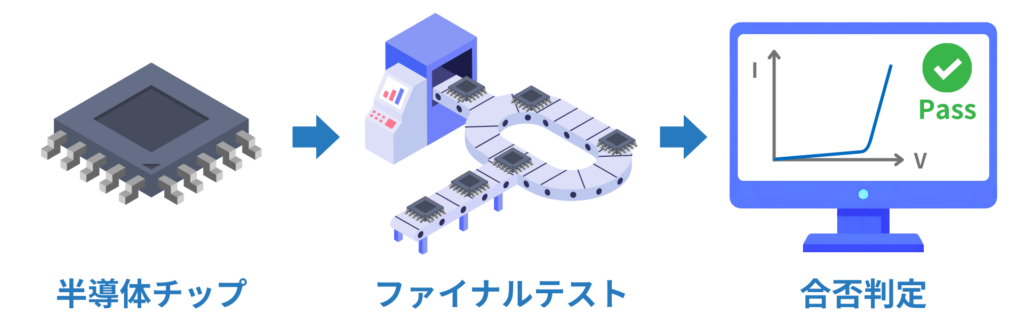

ウェーハテスト・ファイナルテスト工程は「半導体チップに信号を入力し、期待通りの出力が得られるかを確認する検査」です。
ウェーハテストでは個片化前(ダイシング前)のチップを、ファイナルテストでは個片化した後のチップを対象に試験を行います。
これらのテストで確認できるのは「現時点ですでに壊れている、または規格外の性能しか出せない」製品です。製造直後の時点では正常に動作するものの、内部にごくわずかな欠陥を抱えている製品は、この段階の検査だけでは見抜けません。
したがって、ファイナルテストだけでは見抜けない潜在的な不良を炙り出すために、バーンイン工程が必要となるのです。
