バーンインは「高温環境下でストレスをかけ、潜在的な欠陥を持つ製品を意図的に故障させる工程」です。その中で、ストレス・負荷のかけ方にはいくつかの種類があります。

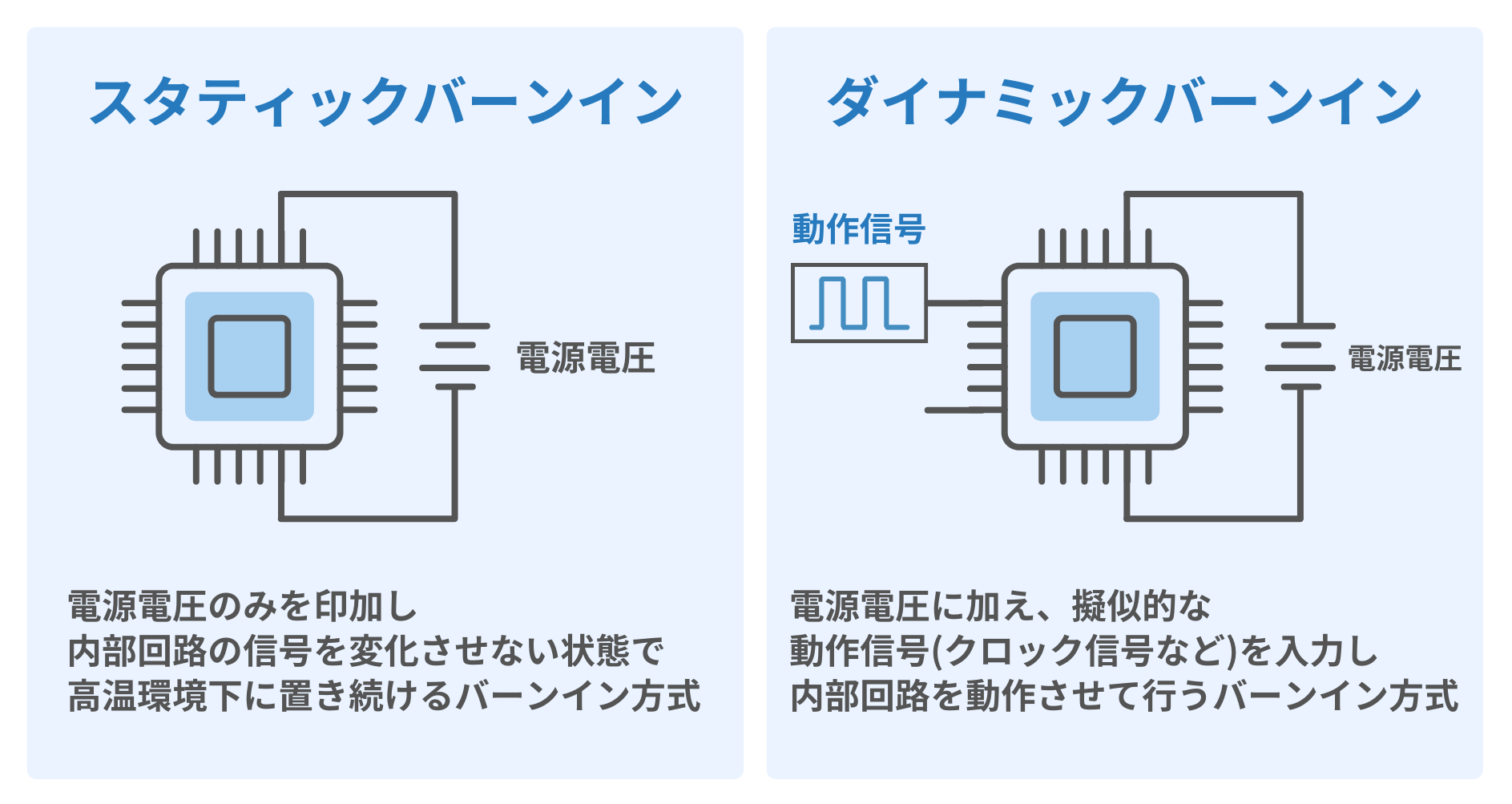

中でも基本となるのが「スタティック(静的)バーンイン」と「ダイナミック(動的)バーンイン」という2つの方式です。

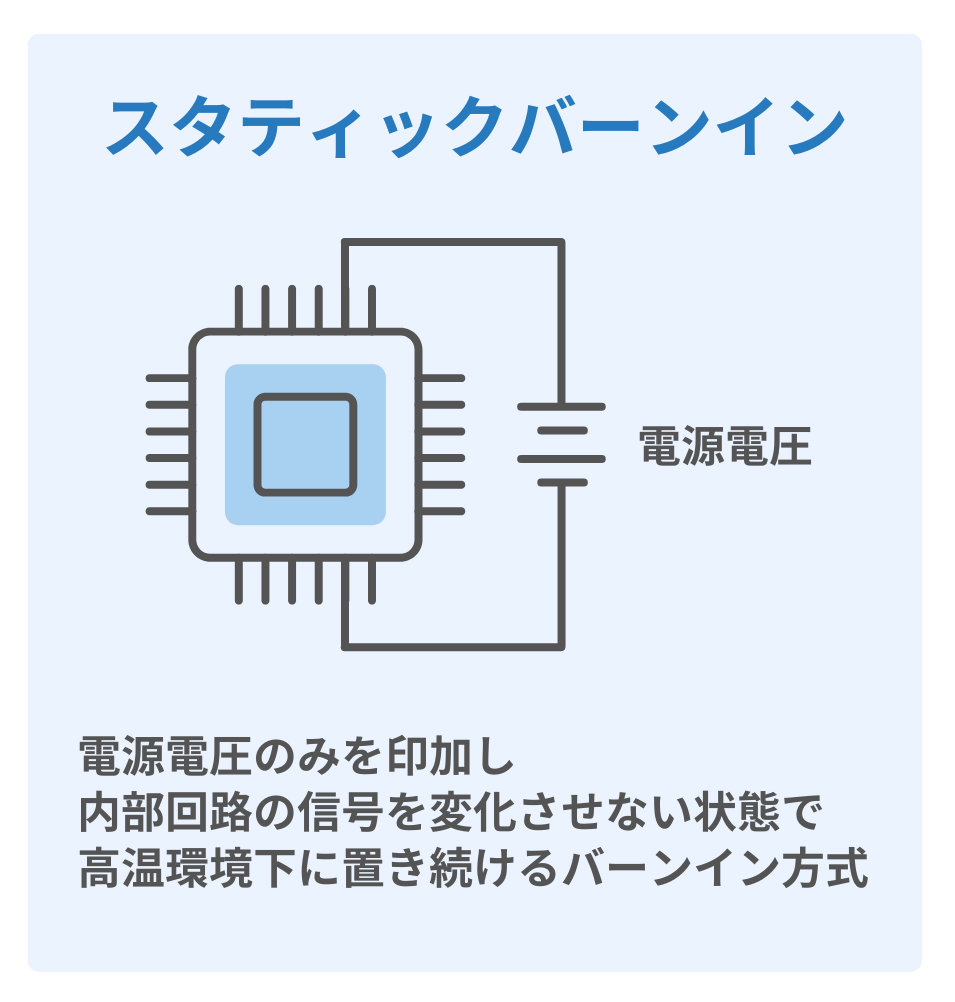

スタティックバーンインとは
スタティックバーンインとは「電源電圧のみを印加し、内部回路の信号を変化させない状態で、高温環境下に置き続けるバーンイン方式」です。
チップに電源を供給するだけで、入力信号を切り替えたり動作させたりはしません。いわば「電源を入れたまま、高温の中に静かに置いておく」というシンプルな方式です。
- メリット
- デメリット
構成がシンプルなため、試験装置のコストが抑えられる
チップの回路そのものを動かしておらず、実際に動作させた時にだけ表面化するタイプの欠陥(特定の回路パスにだけ生じる不具合など)は見落としやすい

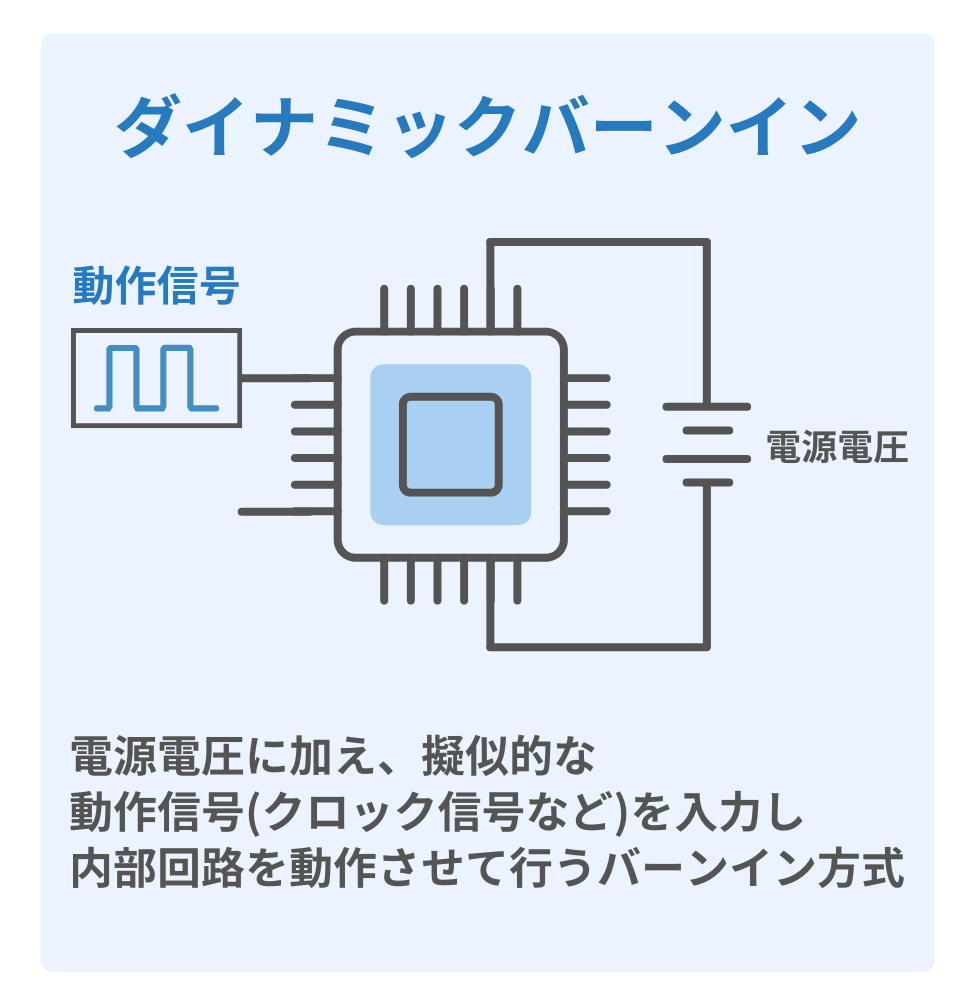

ダイナミックバーンインとは
ダイナミックバーンインとは「高温環境下に置いた状態で、実際に擬似的な動作信号(クロック信号など)を入力し、内部回路を動かしながら行うバーンイン方式」です。
スタティックバーンインが電源を供給するだけなのに対し、ダイナミックバーンインはチップの内部回路を実際に駆動させます。これにより、チップ内部のより多くの回路がストレスを受けることになり、実動作時にしか現れないタイプの欠陥も検出しやすくなります。
- メリット
- デメリット
内部回路を実際に動かす分、チップ内部で局所的に発熱が生じやすく、スタティックバーンインよりも短い試験時間で同等の効果を得られる
実際に信号を入力して動作を制御するための試験装置が必要になるため、装置は複雑かつ高価になりやすい
コストはスタティックバーンインの2〜3倍程度になることもあり、より高い信頼性が求められる車載半導体やAIサーバー向け製品などで採用されることが多い方式です。
スタティックとダイナミックの比較
| 項目 | スタティックバーンイン | ダイナミックバーンイン |
|---|---|---|
| 信号入力 | なし(電源のみ) | あり(擬似動作信号) |
| 装置構成 | シンプル・低コスト | 複雑・高コスト |
| 検出しやすい欠陥 | 熱・電圧ストレスによる欠陥 | 動作時特有の欠陥も含め広範囲 |
| 主な用途 | 民生品など、コスト重視の製品 | 車載・AIサーバーなど、高信頼性が求められる製品 |
このように、スタティックバーンインとダイナミックバーンインのメリット・デメリットはトレードオフの関係にあり、用途に応じて選択する必要があります。

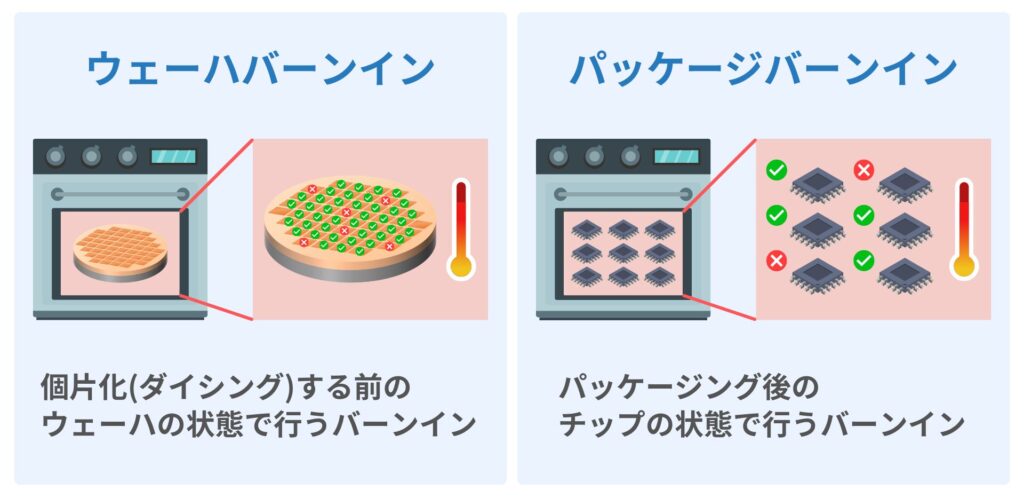

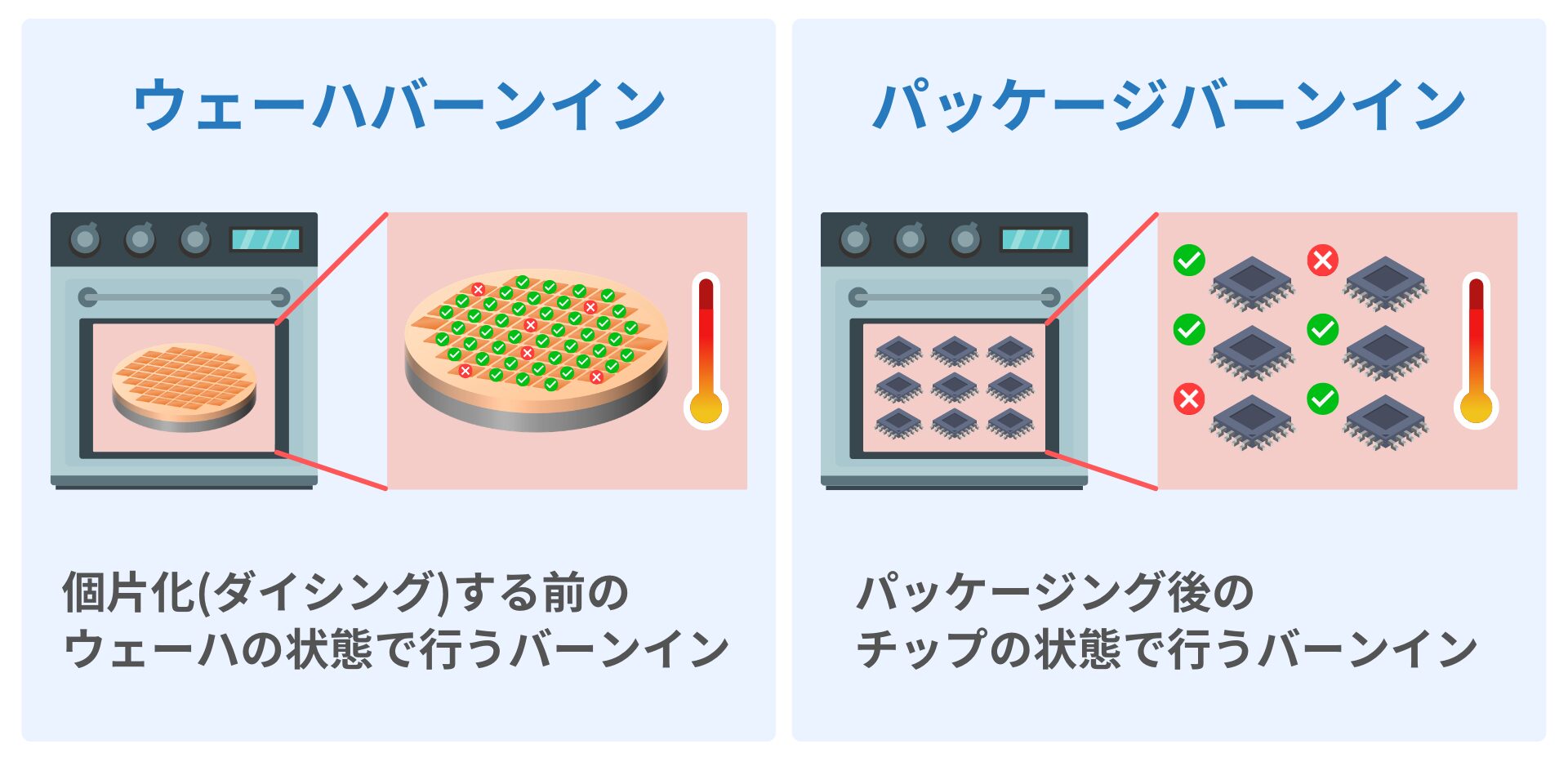

ウェーハバーンインとパッケージバーンイン
スタティック・ダイナミックという分類とは別の軸として、「どの段階でバーンインを行うか」という違いもあります。
- ウェーハバーンイン
- パッケジバーンイン
個片化(ダイシング)する前のウェーハの状態で行うバーンイン
パッケージング後のチップの状態で行うバーンイン
従来はパッケージング後にバーンインを行うのが主流でしたが、近年はウェーハの状態のままバーンインを行う「ウェーハレベル・バーンイン(WLBI)」も広がっています。
複数のチップを1つにまとめるチップレットや3D実装のような先端パッケージング技術では、1つでも不良ダイが混ざり込むと製品全体が無駄になってしまいます。
そのため、パッケージングする前のウェーハの段階で、あらかじめ不良ダイを取り除いておく必要性が高まっていることが、WLBI普及の背景にあります。
ウェーハ状態では、負荷のかけ方が簡略化されることがある
ここで一つ、実務上の制約があります。
通常のメモリ動作では、1本のワード線だけを選択してアクセスしますが、これと同じ形で1本ずつ順番にワード線を切り替えるダイナミック動作を、パッケージング前のウェーハ状態でそのまま行うと、試験時間が長くなりすぎてしまいます。そのため、複数のワード線を同時に選択してストレスをかける、より効率的な方式が採用されることが一般的です。
つまり、ウェーハバーンインとパッケージバーンインという「段階」の違いと、スタティック・ダイナミックという「負荷のかけ方」の違いは、それぞれ独立した軸でありながらも、実際には「ウェーハ段階では、試験時間短縮のために負荷のかけ方が簡略化されやすい」という形で互いに関係し合っています。
