半導体製造で排除すべき水中の不純物とは：微粒子・イオン・有機物(TOC)・溶存ガス・微生物
semi-journal半導体製造の敵：水中の不純物とは
半導体製造において、水中の不純物はウェーハの品質に直接影響します。先端半導体の製造プロセスでは、人間の目には見えないナノメートルスケールの微粒子や、極めて微量な金属イオンでさえ、回路の欠陥や電気特性の劣化を引き起こします。

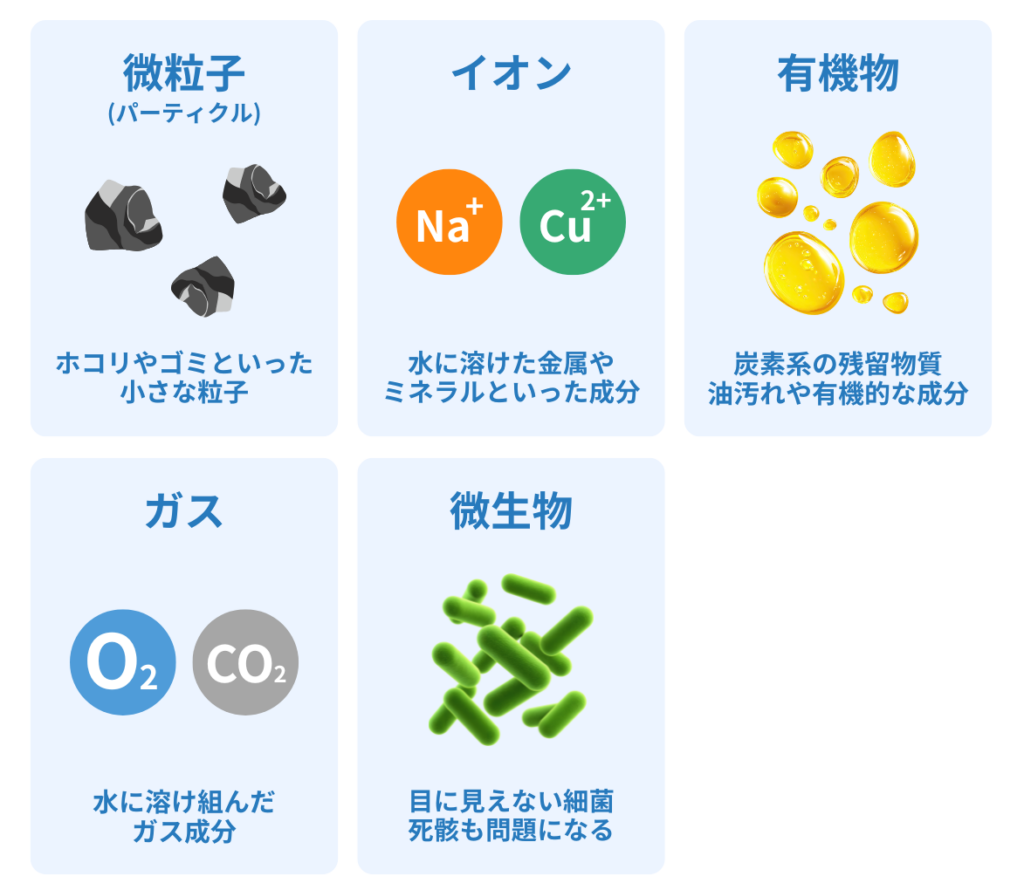

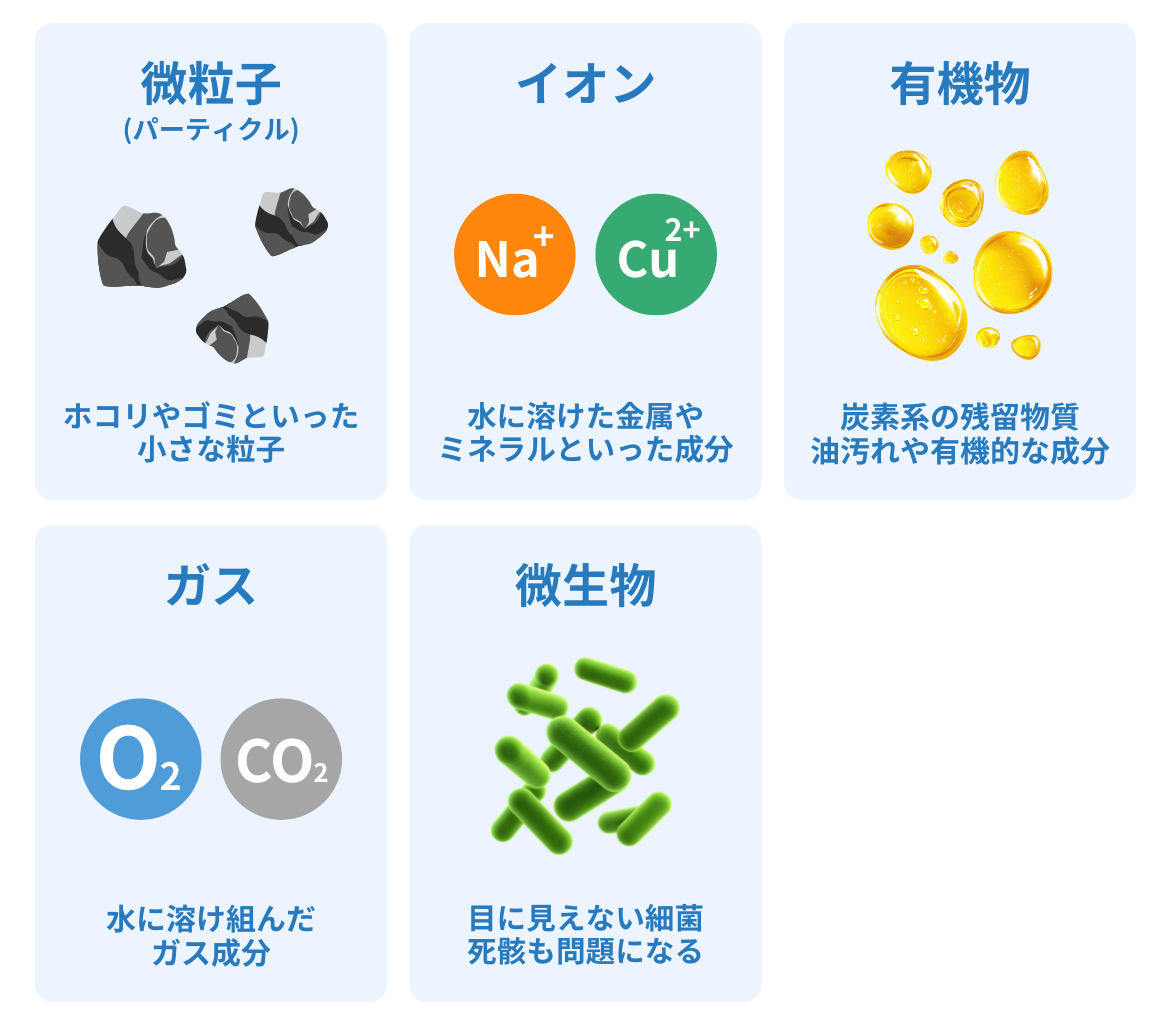

半導体製造で排除すべき水中の不純物は、大きく5種類に分類されます。①微粒子、②金属・非金属イオン、③有機物（TOC）、④溶存ガス、⑤微生物です。
以下、それぞれの不純物が引き起こす問題と、管理が必要な理由を解説します。
①微粒子（パーティクル）

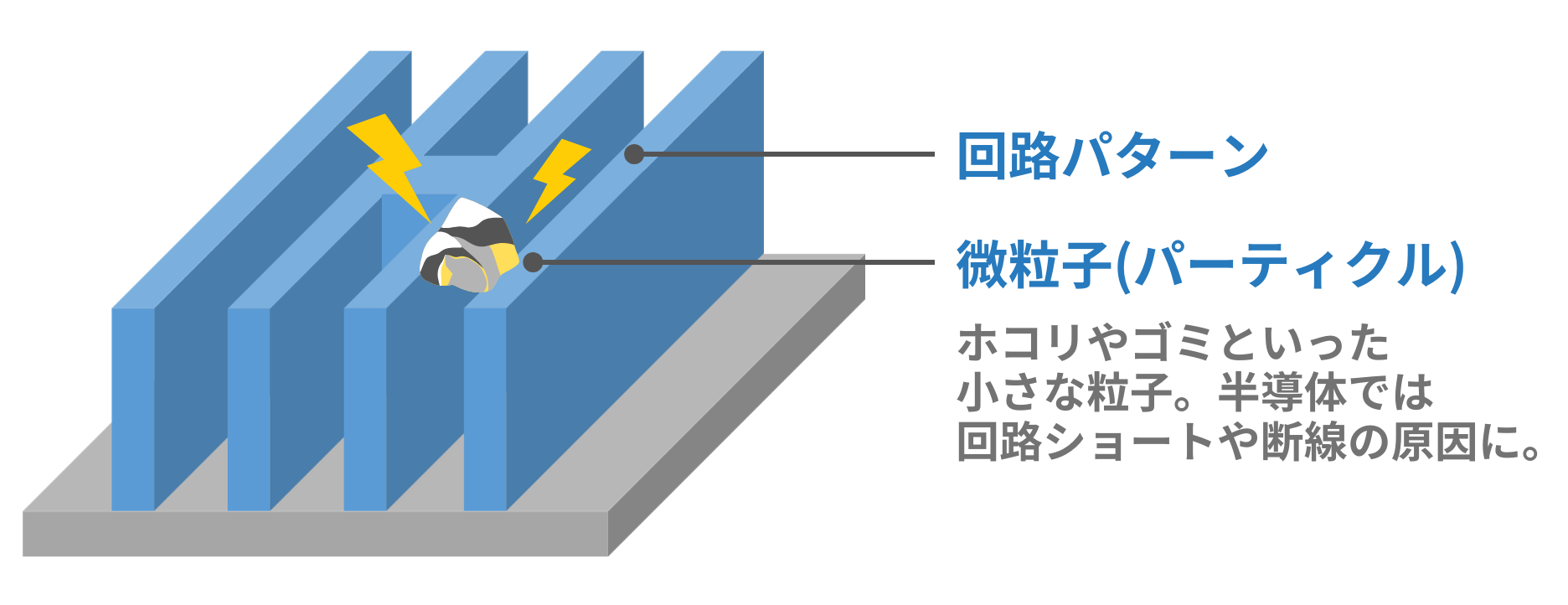

微粒子とは、水中に浮遊するナノメートル〜マイクロメートルサイズの固体粒子です。ウェーハ表面に付着すると、パターン欠陥（回路のショートや断線）を引き起こします。
半導体の微細化が進むにつれて、許容できる微粒子サイズは確実に小さくなっています。すなわち、ウェーハに直接触れる超純水への要求純度はプロセス世代とともにより厳しくなっています。
微粒子の主な発生源は、配管素材の劣化・微生物の死骸・外部からの混入などです。超純水製造の最終工程では、限外ろ過膜（UF膜）によってナノメートルオーダーの微粒子まで極めて低いレベルまで除去する管理が行われています。
②金属・非金属イオン

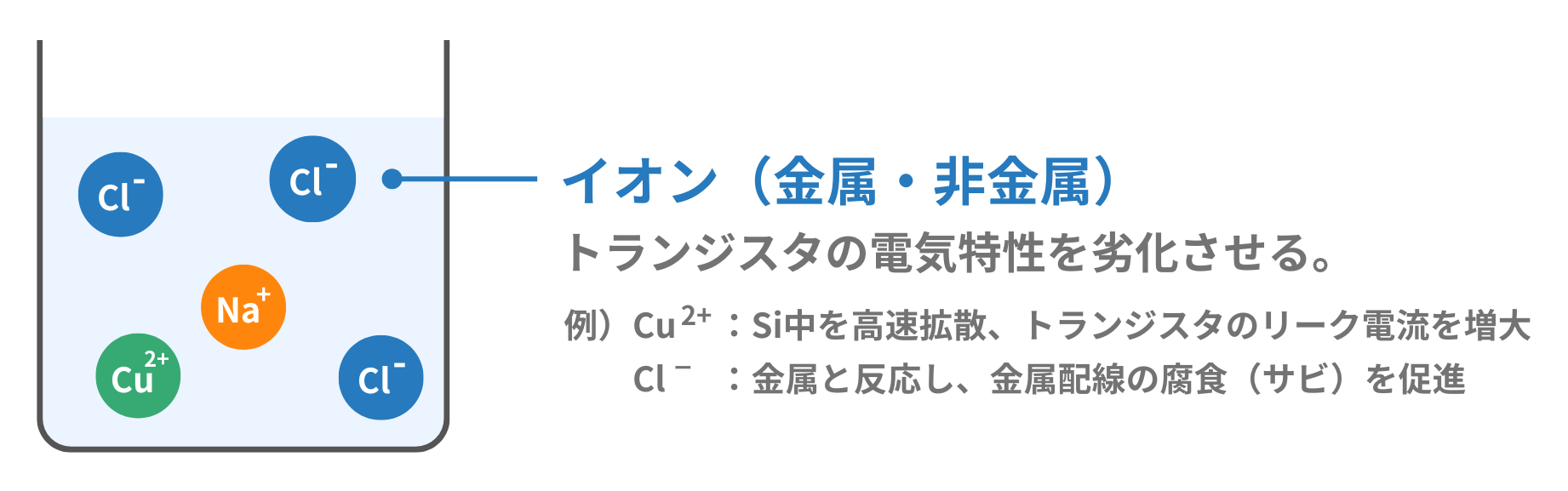

水中の金属イオン（Cu²⁺・Na⁺・Feなど）や非金属イオン（Cl⁻・SO₄²⁻など）は、トランジスタの電気特性を劣化させる最も深刻な不純物の一つです。
金属イオンがシリコン中に混入すると、以下のような問題を引き起こします。
- Cu²⁺（銅イオン）
- Na⁺（ナトリウムイオン）
- Fe²⁺/Fe³⁺（鉄）
- Cl⁻（塩化物イオン）
原子半径が小さく格子間に入りやすいため、シリコン中を高速拡散し、トランジスタのリーク電流を増大させる。配線材料として使われる銅が最も警戒される元素の一つ。
電界で駆動される可動イオンであり、ゲート酸化膜中を移動しやすく、しきい値電圧のシフトや絶縁破壊を引き起こす。
シリコンの禁制帯内に不純物準位を作り、少数キャリアライフタイムを低下させる。トランジスタの動作速度や接合特性に影響する。
金属と反応して可溶性の塩を作るため、金属配線の腐食（サビ）を促進する。
| イオン種 | 主な悪影響 |
|---|---|
| Cu²⁺ | リーク電流増大・接合特性劣化 |
| Na⁺ | しきい値電圧シフト・絶縁破壊 |
| Fe | キャリアライフタイム低下 |
| Cl⁻・SO₄²⁻ | 金属配線の腐食促進 |
※ 管理値は元素・プロセス世代・グレードによって異なるため、具体的な数値は装置メーカーの仕様書やSEMI F63原文をご確認ください
金属イオンの除去には、イオン交換樹脂（IER）が使用されます。樹脂中のH⁺・OH⁻と金属イオンをイオン交換することで、極めて低い濃度まで除去します。
③有機物（TOC：総有機炭素）

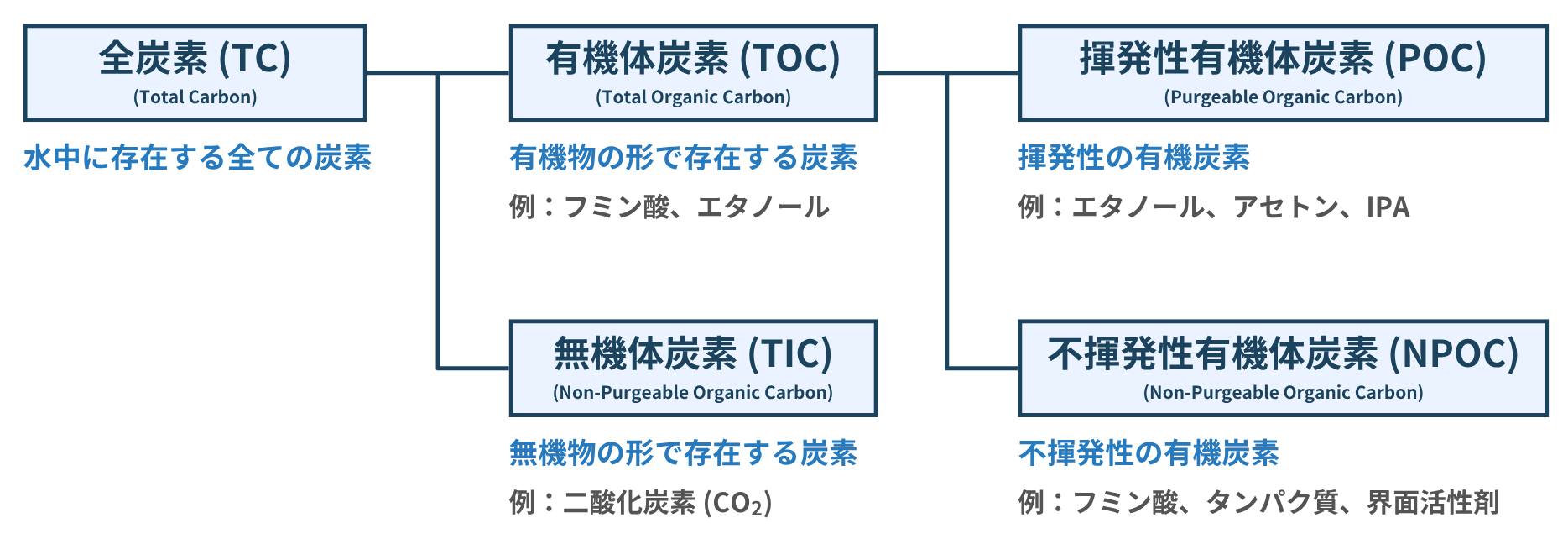

TOC（Total Organic Carbon：総有機炭素）とは「水中に溶解・浮遊する有機物の総量を炭素量として表した指標」です。有機物はウェーハ表面に吸着し、膜質の劣化や界面汚染を引き起こします。
有機物の主な発生源は、配管素材からの溶出・微生物の代謝物・外部環境からの混入などです。ウェーハ表面に有機物が残留すると、以下の問題が生じます。
- ゲート酸化膜の界面汚染

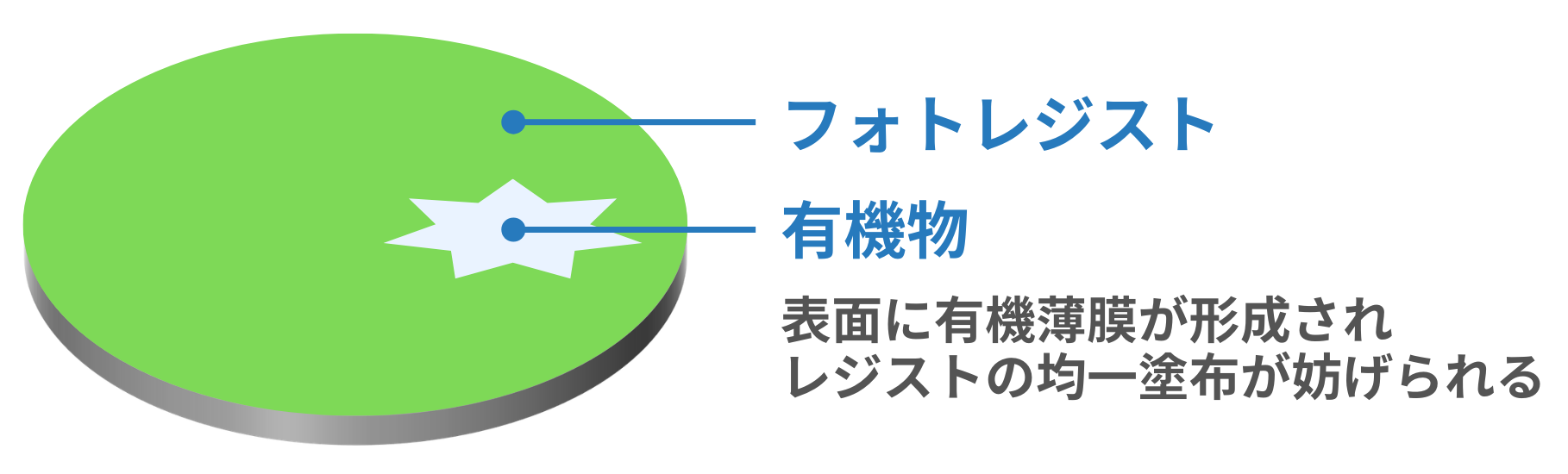

- フォトレジストの密着性低下
- 洗浄効率の低下
有機物がSiO₂膜とSiの界面に残留し、界面準位密度を増大させる。
表面に有機薄膜が形成されることで、レジストの均一塗布が妨げられる。
有機物が微粒子や金属イオンを吸着・保護し、除去を困難にする。
超純水ではTOCをごく微量（ppbオーダー）まで低減する管理が行われています。除去手段としては、紫外線（UV）照射による有機物の分解が主流です。UV照射により有機物をCO₂とH₂Oに分解し、後段のイオン交換樹脂で残留イオンを除去します。
④溶存ガス

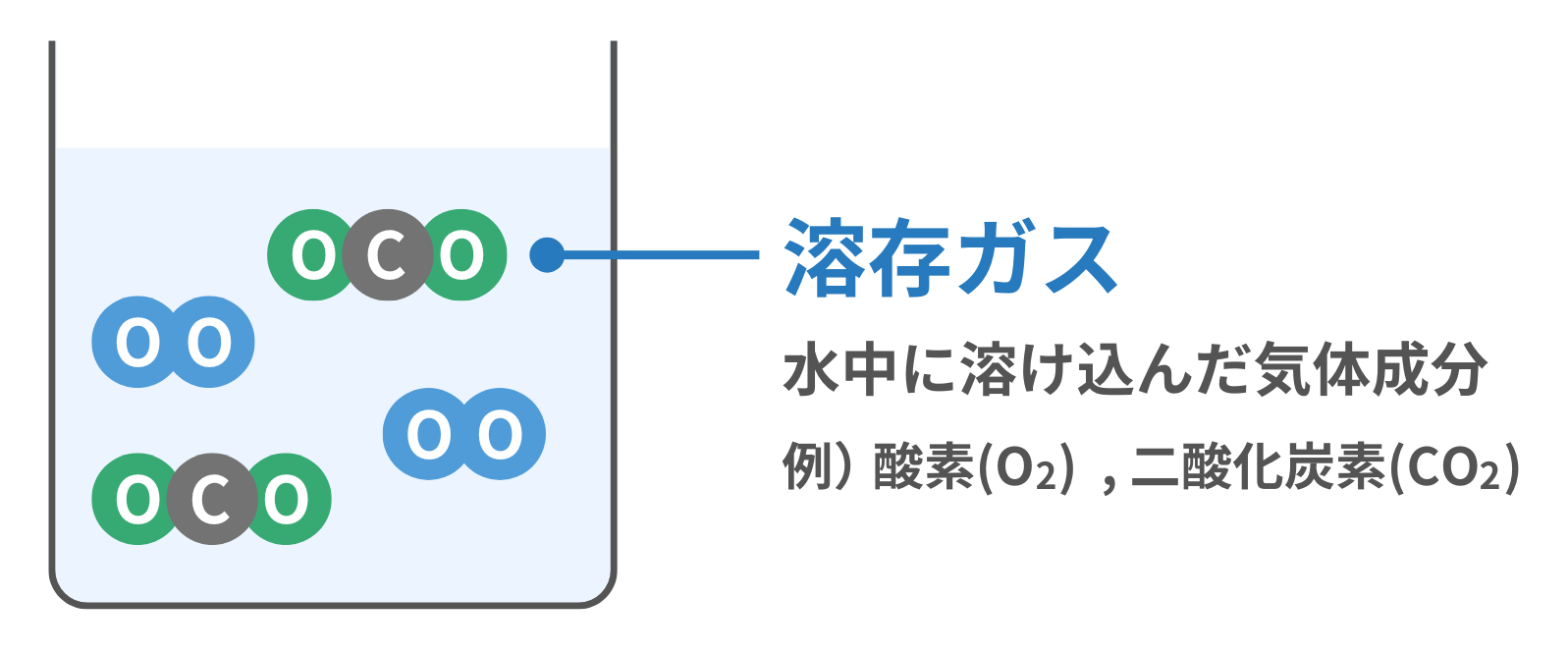

溶存ガスとは「水中に溶け込んだ気体成分のこと」です。半導体製造では特に溶存酸素（DO：Dissolved Oxygen）が最も問題となります。また溶存CO₂は後段のイオン交換樹脂・EDIの負荷を増大させるため、合わせて管理対象となります。
例えば、溶存酸素が超純水中に残留すると、以下の問題を引き起こします。
- 自然酸化膜の形成
- 金属の腐食促進
シリコン表面の溶存酸素がSiを酸化し、制御されていない自然酸化膜（SiO₂）を形成する。膜厚の均一性が乱れ、後工程のゲート酸化膜形成に影響する。
溶存酸素が金属配線（銅・アルミニウムなど）の腐食を加速する。
| 溶存ガス | 主な悪影響 |
|---|---|
| 溶存酸素（O₂） | 自然酸化膜の形成・金属腐食 |
| 溶存CO₂ | 炭酸イオン生成によりイオン交換樹脂・EDIの負荷増大、比抵抗値の低下 |
※ 管理値はプロセス世代・設備によって異なるため、具体的な数値は装置メーカーの仕様書やSEMI F63原文をご確認ください
溶存ガスの除去には脱気膜（MD膜：Membrane Degasifier）が使用されます。膜の片側に超純水、もう片側に真空または不活性ガスを流すことで、溶存ガスを選択的に除去します。
⑤微生物（バクテリア）

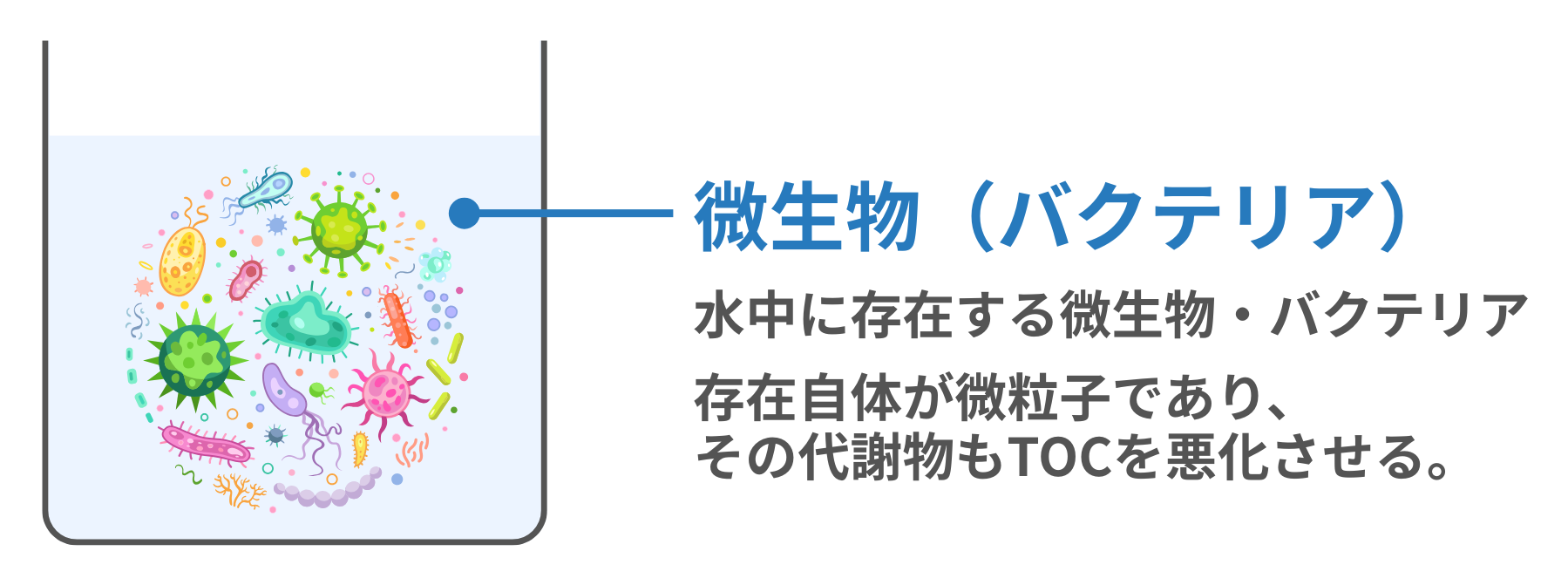

超純水製造システム内では、バクテリアが繁殖する可能性があります。バクテリア本体だけでなく、その死骸・代謝物・内毒素（エンドトキシン）も有機汚染源となります。
微生物が引き起こす主な問題は以下のとおりです。
- 有機汚染
- 微粒子汚染
- 配管内バイオフィルムの形成
バクテリアの死骸・代謝物がTOCを増加させ、ウェーハ表面を汚染する。
バクテリア自体（サイズ：0.2〜数μm）が微粒子として計数され、管理値を超過する原因となる。
バクテリアが配管内壁に定着・増殖し、剥離したバイオフィルムが不純物源となる。
超純水では細菌数を極めて低いレベル（数CFU/mLオーダー以下）に管理します。除去・抑制手段としては、紫外線（UV）殺菌と限外ろ過膜（UF膜）による物理的除去が組み合わせて使用されます。
また、超純水配管は流速を常に一定以上に保ち（デッドレグ対策）、バクテリアの定着を防ぐ設計が求められます。
5種類の不純物：まとめ
| 不純物の種類 | 主な悪影響 | 主な除去技術 |
|---|---|---|
| ①微粒子 | パターン欠陥・回路ショート | UF膜 |
| ②金属・非金属イオン | 電気特性劣化・配線腐食 | イオン交換樹脂（IER）・RO膜 |
| ③有機物（TOC） | 界面汚染・レジスト密着性低下 | UV照射・イオン交換樹脂 |
| ④溶存ガス | 自然酸化膜形成・腐食 | 脱気膜（MD膜） |
| ⑤微生物 | 有機汚染・微粒子汚染 | UV殺菌・UF膜 |
超純水は、これら5種類の不純物をそれぞれ異なる技術で多段階に除去することで製造されます。
各除去技術（RO膜・イオン交換樹脂・UV照射・脱気膜・UF膜）の詳細は別記事で解説します。
