バーンインボードとは：基板選定と安定性・耐久性の重要性

これまでの記事では、バーンインという工程そのものに焦点を当ててきました（半導体のバーンインとは）。しかし、実際にバーンインを行うには、チップを高温環境下に固定し、電源や信号を送り届けるための「治具」が必要です。

この治具が「バーンインボード」であり、その設計品質がバーンイン試験全体の精度と信頼性を大きく左右します。

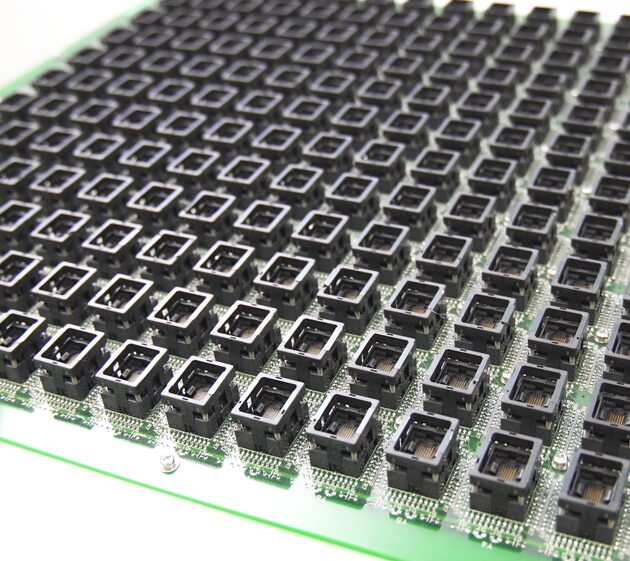

バーンインボードとは

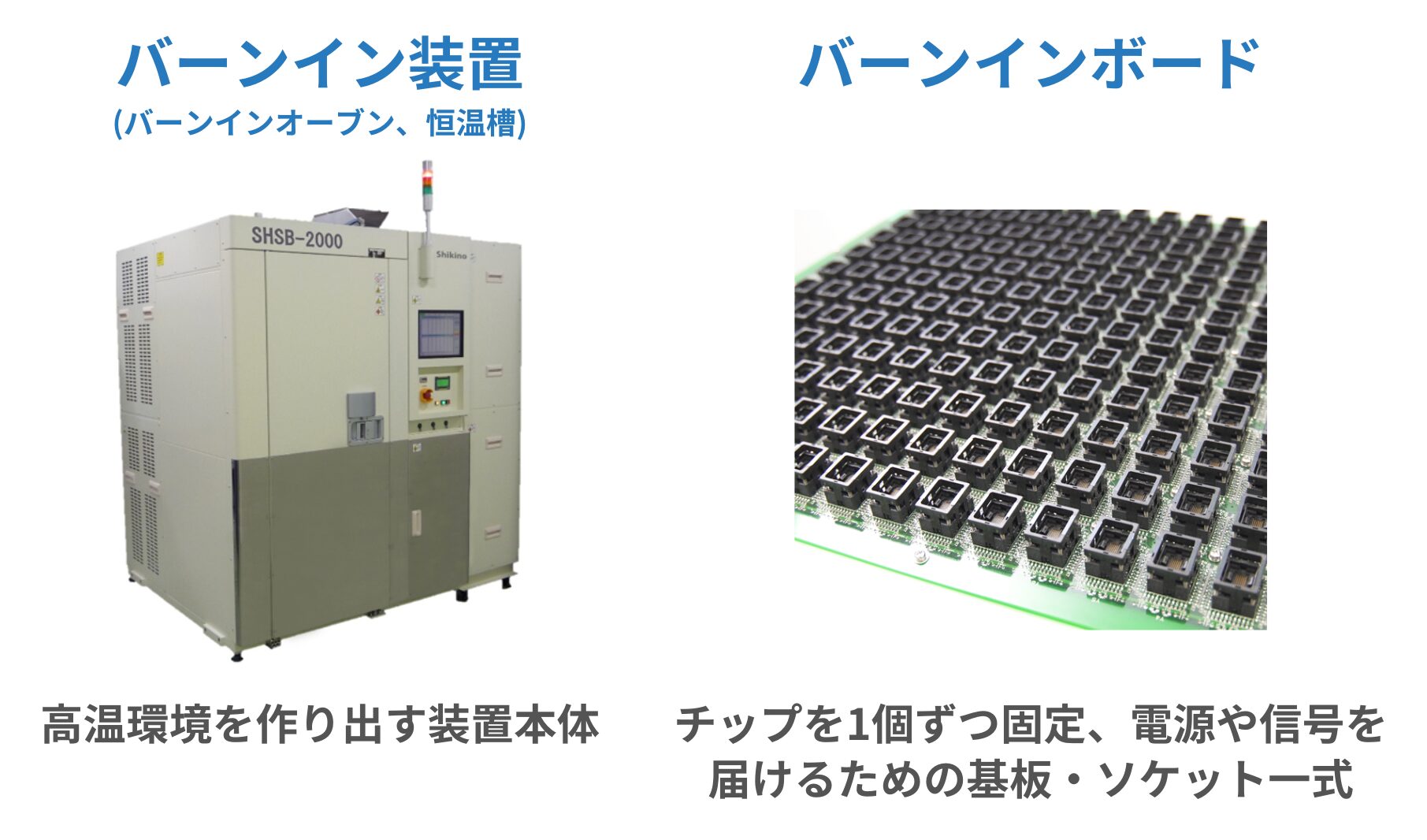

バーンイン試験を行う「バーンインオーブン（恒温槽）」自体は、高温環境を作り出す装置本体です。これに対し、実際にチップを1個ずつ固定し、電源や試験信号を届けるための基板・ソケット一式が、バーンインボードという治具にあたります。

装置（オーブン）が「箱」だとすれば、バーンインボードはその中に並べられる「チップの受け皿」のような存在です。

バーンインボード設計における4つのハードル

バーンインボードは、単なる配線基板ではありません。数百〜数千個ものチップを同時に、しかも高温という過酷な環境下で長時間にわたり安定して動作させ続ける必要があるため、通常の基板設計とは異なる、いくつもの技術的な難しさが伴います。

1. 基板材料の選定：高温環境への耐性と熱膨張

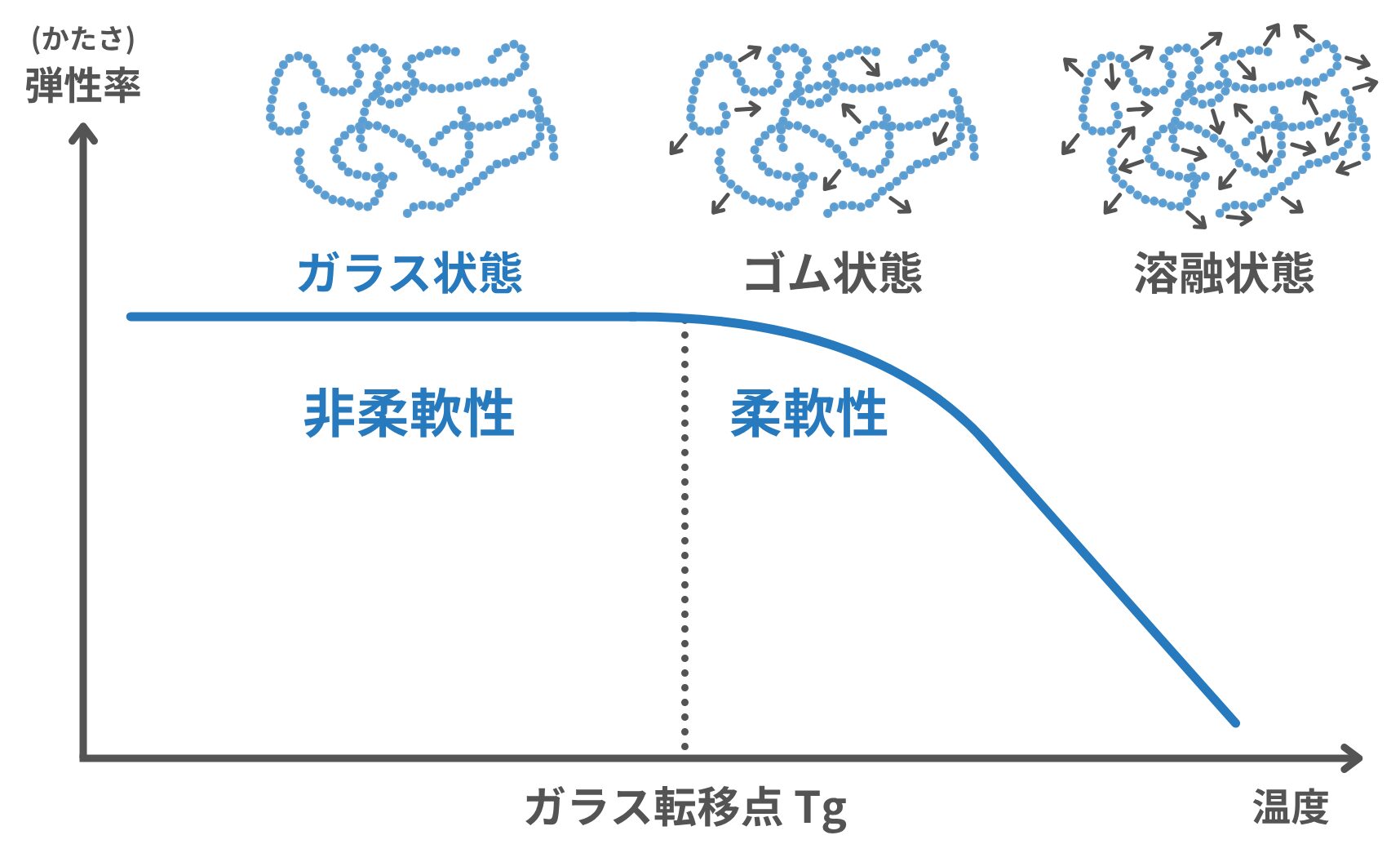

一般的な電子機器に使われるFR-4（汎用エポキシ樹脂）は、長時間の高温環境下では内部スルーホール（Via）の破断やパターン剥離、絶縁層の劣化といった問題を引き起こします。この耐熱性を左右する最も重要な物性が、樹脂材料の「ガラス転移温度（Tg）」です。

そのため、バーンインボードには通常の基板よりもTgが高い「高Tg材料（ポリイミド系や高耐熱エポキシなど）」が使われます。Tgが高い材料ほど、高温下でも硬さや寸法安定性を維持できるためです。

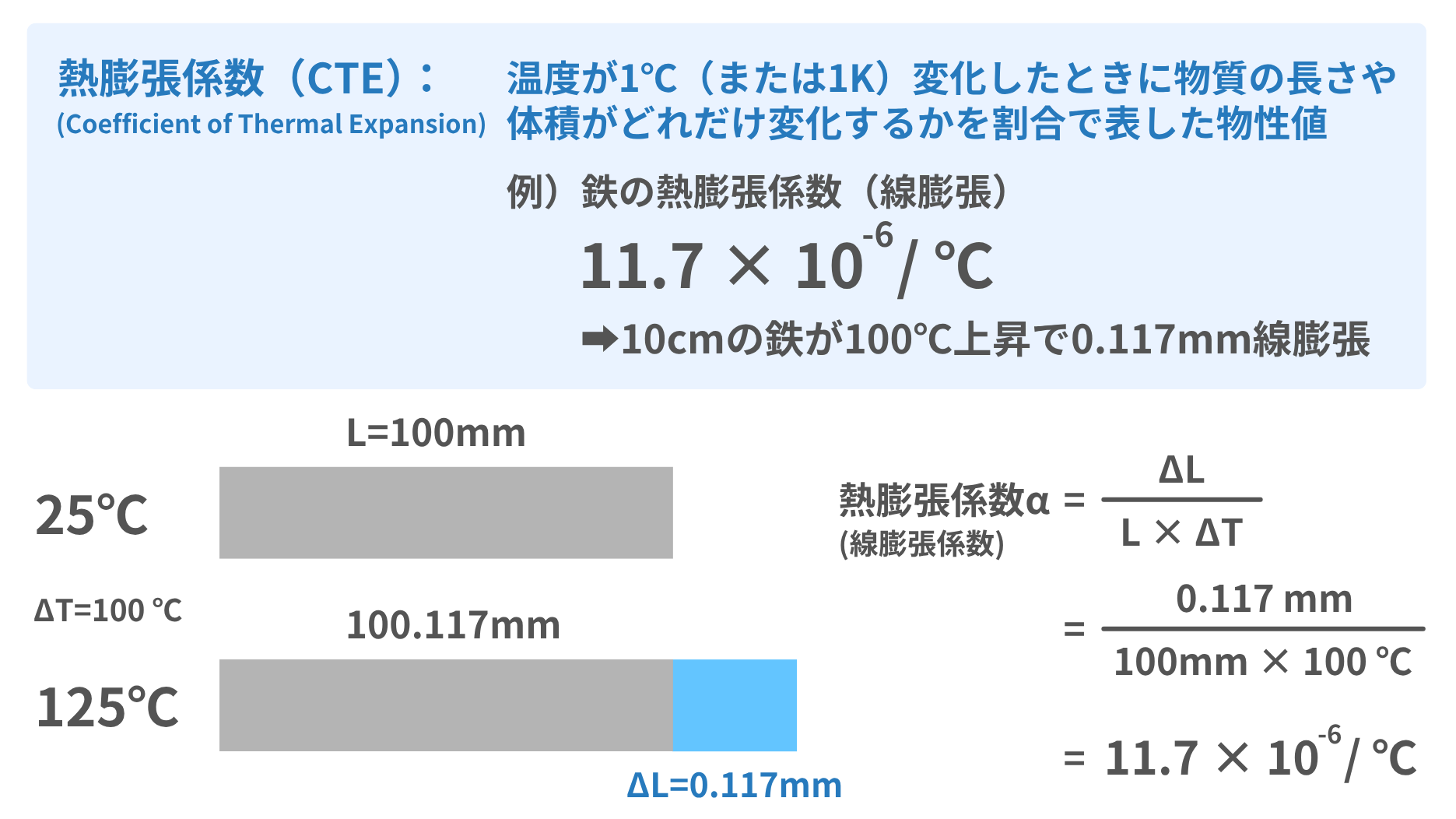

また、材料選定では熱膨張係数（CTE）の制御も極めて重要です。

熱膨張率が高い基板を使用すると、昇温・降温（熱サイクル）のたびに基板が大きく伸縮し、ソケット端子やチップ接合部に機械的なストレスを与え続けます。

基板、ICソケット、そしてチップ（パッケージ）間のCTE差を極力小さく抑える（熱膨張を整合させる）設計が、接触信頼性を長期にわたって維持するための鍵となります。

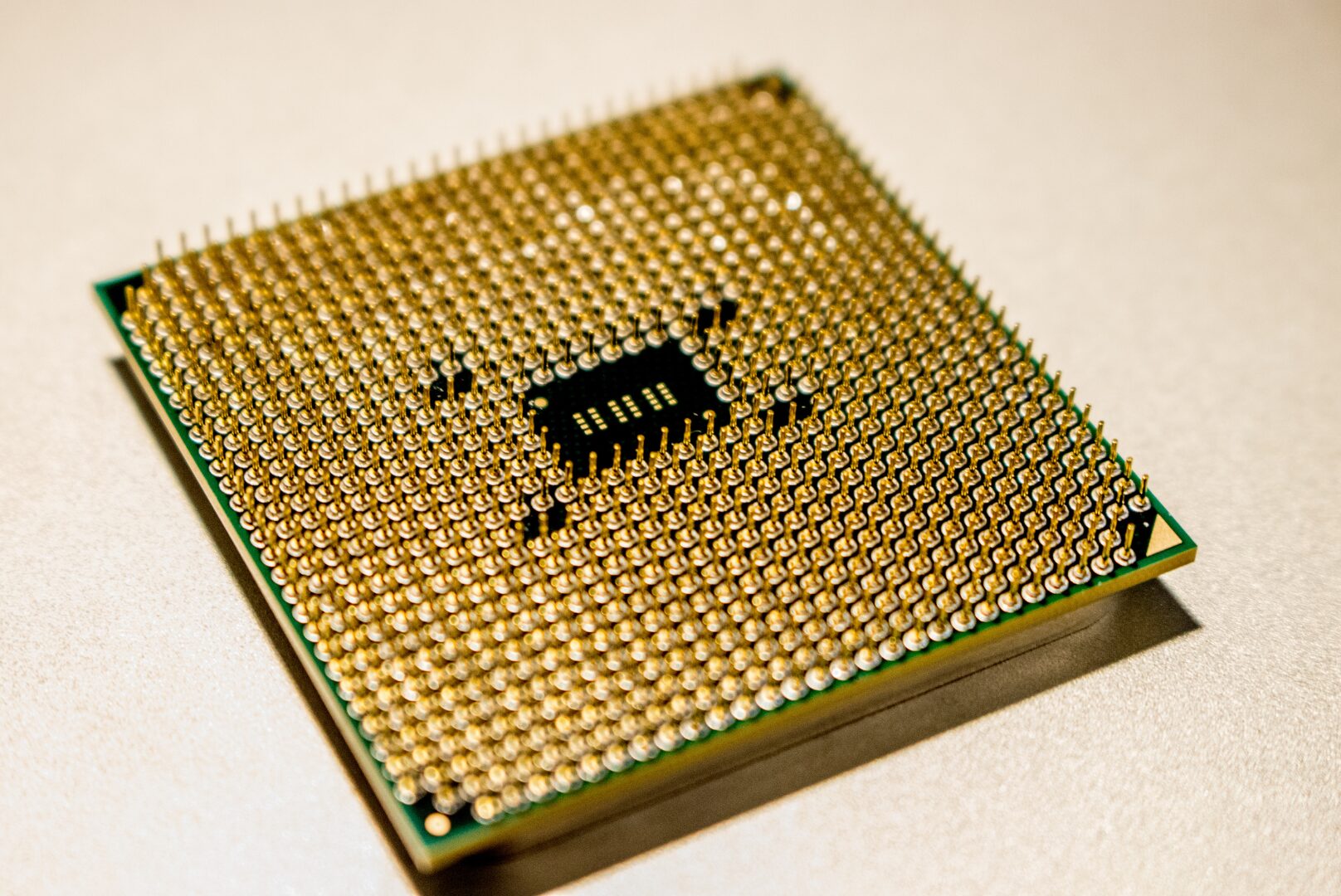

2. 多ピン・高密度化への対応

端子間ピッチ（間隔）が狭まるほど、基板内部の配線ライン引き回しが複雑化し、信号ライン間の干渉（クロストーク）対策や電源層の確保のために層数を増やす必要が生じます。

標準的なバーンインボードでも数層〜20層程度、先端製品向けでは20層を超える多層基板が使用されます。層数が増加するほど基板コストや製造難易度も跳ね上がるため、「配線密度」と「製造コスト」のトレードオフを最適化する高度な設計技術が求められます。

3. 高温対応コネクタ・部品の選定

バーンインボードは、オーブン内部でテスタ側のインターフェース（バックプレーンやドライバ基板）と電気的に接続されます。

一般的な汎用電子部品やコネクタの多くは125℃を超える環境での長期連続使用に対応していません。

そのため、高温環境下でも接触抵抗の上昇や樹脂の歪み・劣化を起こさない「専用耐熱コネクタ」および耐熱受動部品の選定・確保が、設計上の重要な要素となります。部品選定ノウハウそのものが、ボードの寿命と試験信頼性を左右します。

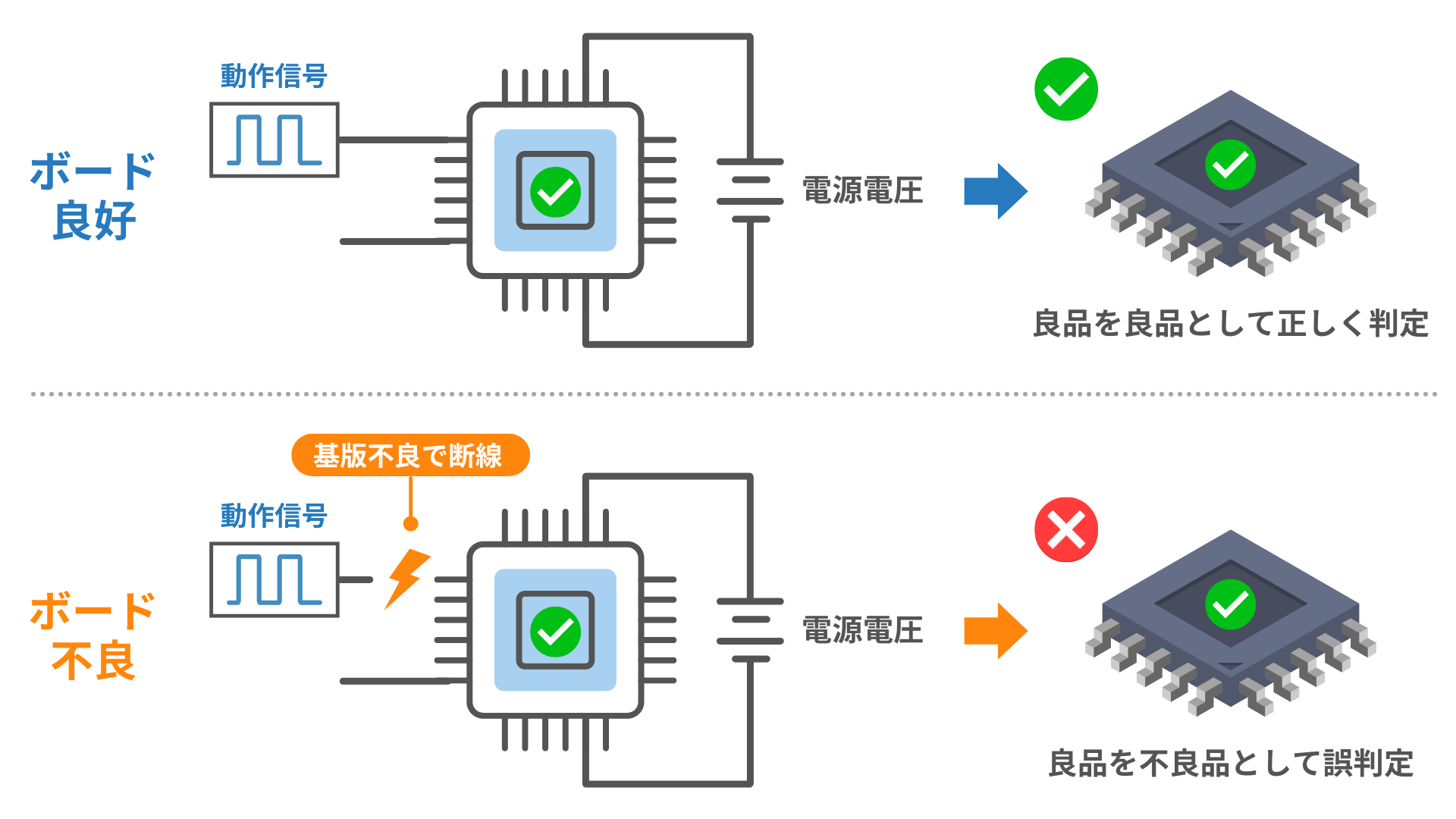

バーンインボードの重要性：半導体の不良スクリーニング

リスク1：電源ラインの設計不備による「誤判定（歩留まり低下）」

電源プレーンのインピーダンス最適化やデカップリング設計が不十分だと、高温動作時に急激な電圧降下（IRドロップ）や電源ノイズが発生します。

これにより、チップ自体は良品であるにもかかわらず基板側の電源不安定によって誤動作を引き起こし、誤って不良品として破棄してしまう「過剰スクリーニング（歩留まりの不必要な悪化）」につながります。

リスク2：信号鈍りや接触不良による「不良の見逃し（品質流出）」

配線インピーダンスの不整合による信号波形の鈍りや、熱膨張差に起因するピンの接触不良が発生すると、特定の端子に意図したストレス（電圧・試験パターン）が正しく伝わりません。

十分な負荷がかからないまま試験を通過してしまうため、スクリーニングが不完全となり、初期不良の潜在リスクを抱えたまま市場へ出荷してしまうことになります。

すなわちバーンインボードは、単なる「受け皿」ではなく、試験精度そのものを担保するテスト回路の一部です。「高温」「多ピン」「高密度」という過酷な環境下で電気的・熱的・機械的安定性を追求できるかどうかに、メーカーの技術的な差が凝縮されています。
